頸動脈在高血壓、高血脂等因素作用下常會出現硬化而形成粥樣斑塊，極易引發腦卒中等危險情況。在臨床醫學上，準確判斷管腔狹窄程度是預警斑塊脫落和防治腦卒中最重要的方法之一，但當前可持續監測血管狹窄狀況的技術手段十分缺乏。基於光容積描記術或熱分析的技術隻能提供相對的流量變化，探測深度很淺，而傳統的超聲設備體積大、材質剛性。超聲器件的小型化、柔性化是長期的發展趨勢。開發一款兼具高性能與可拉伸性、能夠監測人體血流速度的柔性超聲電子器件是潛在解決方案，也對醫工交叉學科領域具有重要的意義。



10月27日，清華大學航天航空學院、柔性電子技術研究中心馮雪教授課題組與北京協和醫院楊愛明教授團隊合作在 Science Advances 期刊上發表了題為《用於血流速度監測的柔性超聲多普勒器件》（“Flexible Doppler ultrasound device for the monitoring of blood flow velocity”）的論文，報道了一種可實時連續監測血管血液流速的柔性多普勒超聲電子器件。該器件厚度僅1 mm，重0.75 g，可輕柔貼附於皮膚表麵，並達到和臨床大型超聲設備相近的測量精度。該柔性超聲器件技術不但解決了在體表對深度血流信號長期監測的難題，還可以與胃腸鏡、大腦等異型曲麵自然集成，為複雜挑戰條件下的超聲成像和生命體征監測提供了一條新途徑，在血栓形成、血管狹窄、卒中防治和超聲內鏡等場景有重大應用潛力。

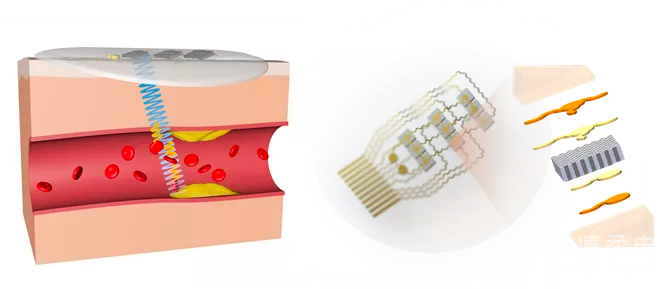

圖1. 柔性多普勒超聲電子器件原理及結構示意

心血管疾病是全球第一大死因。世界衛生組織預計到2030 年將約2360萬人死於心血管疾病，其中大部分和心髒疾病或中風有關。血流速度參數可以提示許多心血管疾病，如血栓、狹窄、硬化等，在一些疾病的診斷和預後上長期連續監測血流速度很有意義。例如，頸動脈在高血壓、高血脂等因素作用下往往會出現一定程度的硬化，形成粥樣硬化斑塊，容易引發腦卒中危險。無論是腦卒中預防或預後，判斷管腔狹窄程度都是最重要的標準之一，精準及時的早期識別顯得尤為重要。然而臨床一般隻會在中風症狀出現的時候使用大型超聲設備檢查血管和血流，使得額外手術幹預不可避免。目前臨床常用測血流的設備是集B 超和多普勒功能為一體的超聲係統。然而，其硬件設備中包含硬質笨重的探頭，這些剛性探頭固定困難，無法與現實物體中普遍存在的不規則的非平麵表麵進行良好接觸耦合。此外，使用硬質探頭檢查會對皮膚產生壓力，在幾何不連續區域容易出現應力集中，不能保護受傷的組織。同時，使用超聲探頭對操作醫師的專業要求很高，難以在居家等環境中持續對健康狀況進行測量。
針對以上問題，馮雪課題組研發了一種柔性壓電換能器陣列，通過集成1-3型壓電複合材料、蛇形導線和低模量彈性矽膠，使得器件具備柔性與可拉伸性，可共形貼附於皮膚表麵，與皮膚聲耦合良好，克服了現有超聲器件無拉伸性、無法與皮膚貼合、需要耦合劑等難題。多陣元設計有助於盡可能覆蓋待檢測的血管，確保超聲束穿過血流，減少手動操作，自動化尋找位置。超聲波發射頻率影響探測深度及多普勒散射強度，研究者采用5 MHz壓電換能器，以實現對頸動脈血流具有最佳探測信噪比。

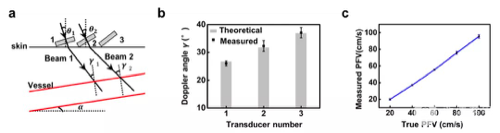

圖2. 雙聲束多普勒方法和測試結果

為了利用多普勒效應測血流速度，聲束方向不能和血流方向垂直。因此壓電換能器被設計為傾斜放置在彈性基底上，與基底麵具有一定的夾角，以形成斜發射（接收）的聲束，與運動的血流中散射體產生多普勒效應。針對多普勒角未知難題，研究者采用雙聲束多普勒方法，實現對血流速度矢量與聲束夾角的估計，對流速定量測量，這使得在血流速度測試前無需進行校準，提供血管截麵內血流速度的絕對值。

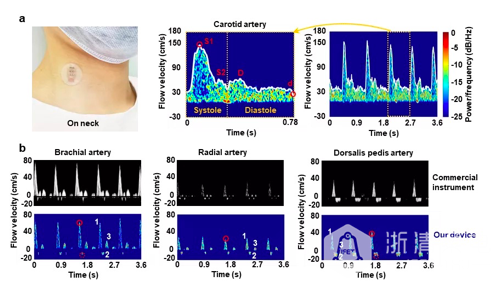

圖3. 器件在頸動脈及一些外周動脈上的測試結果，並與商用彩超對比

人體動脈血流呈搏動性，在超聲作用下隨心動周期而產生不斷變化的混雜的多普勒頻率。頻譜分析為血管提供重要的定量信息。臨床實驗表明，柔性多普勒超聲器件準確的捕捉到誌願者頸動脈血流特征（收縮期峰值流速、舒張末期流速等）。這些血流特征可反映血流阻力信息。同時，器件在中心動脈和外周動脈上取得了與商用彩超設備一致的結果。實驗證實超聲的穿透性能使器件能夠檢測到至少25 mm深的動脈血流，遠超過以光、熱為技術的傳統柔性電子器件探測深度。器件極低的重量使得其相比於傳統探頭，對皮膚的壓強降低了2個數量級（僅約15 Pa），避免了可能對患者造成的傷害。

血流波形包含了年齡、性別、身高、體重等影響心血管健康因素的豐富信息。生理和病理狀況的改變導致外周阻力的變化，也會改變流動波形。通過對血流速度的長期連續監測可洞察血管中血流動力學的改變，以評估血管健康。研究者連續測量了誌願者適量運動後橈動脈血流變化情況。血流從低阻力單相波形逐漸過渡到高阻力三相波，收縮期峰值流速逐漸降低，最終出現反向血流。實驗證實了柔性器件可以連續捕捉到血流速度和血流阻力的變化，無需中途校準，其在提示血管疾病等領域具有巨大潛力。

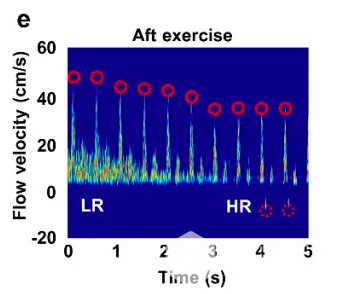

圖4. 運動後連續測量橈動脈血流波形的變化

清華大學航院、柔性電子技術研究中心博士生王峰樂為文章第一作者，浙江清華柔性電子技術研究院副研究員付際、北京協和醫院副主任醫師馮雲路為該工作提供了重要的設計和實驗支持，馮雪教授是論文通訊作者。北京協和醫院楊愛明教授團隊協助開展了項目的臨床試驗，並推動該技術在消化道出血診療和超聲內鏡等臨床場景的應用。該研究工作得到了國家自然科學基金項目的資助。

*中國科協科學技術傳播中心支持
知社學術圈2021中國科技新銳推廣計劃

圖片

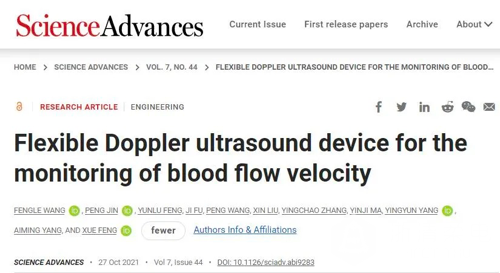

論文鏈接：

https://www.science.org/doi/10.1126/sciadv.abi9283

F. Wang, P. Jin, Y. Feng, J. Fu, P. Wang, X. Liu, Y. Zhang, Y. Ma, Y. Yang, A. Yang, X. Feng, Flexible Doppler ultrasound device for the monitoring of blood flow velocity. Sci. Adv. 7, eabi9283 (2021)
