天然植物材料在柔性壓力電子皮膚中的應用
可穿戴的柔性電子皮膚是一類通過模仿生物皮膚感知外界刺激的傳感器，目前可感知刺激有機械力、溫度、氣體甚至電磁場。其中，感知外界機械力刺激的柔性壓力電子皮膚具有廣闊的應用前景，例如人機交互、醫療康複、智能假肢、靈巧機械手等，因此它成為當下可穿戴柔性電子傳感器領域的研究熱點。
壓力電子皮膚一般是由將柔性電極層和活性功能層組成。柔性電極層通常是在活性功能層兩側用於電信號的接收與傳輸。活性功能層是將外界刺激的壓力轉換為可檢測的電信號。根據活性功能層傳感原理（圖1），壓力電子皮膚大體可分為：壓阻型（Piezoresistive Type）、壓容型（Piezocapacitive Type）、壓電型（Piezoelectric Type）和摩擦電型（Triboelectric Type）。

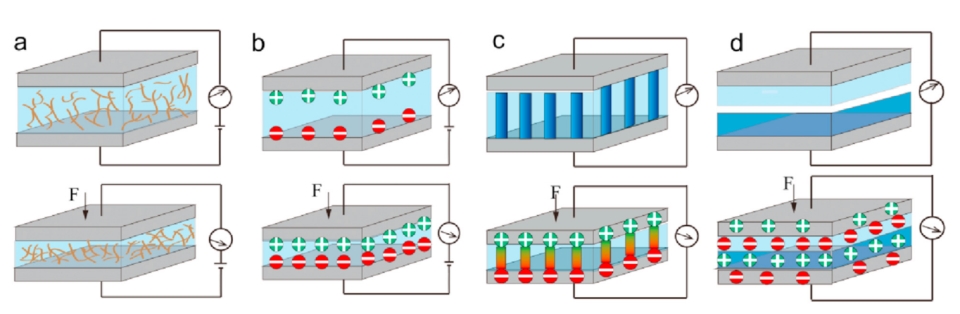

圖1 電子皮膚四種典型的傳感原理：（a）壓阻型；（b）壓容性；（c）壓電型；（d）摩擦電型
目前，人們希望壓力電子皮膚能在原有高靈敏、穿戴舒適、使用安全的基礎上，能夠實現長久耐用、綠色環保、低成本且易製造。天然植物材料是生活中十分常見易獲得的可降解綠色材料，同時這些材料自身具有獨特的結構。因此，天然植物材料已經開始作為壓力電子皮膚的候選材料，逐漸進入大家視野。本文對此進行回顧總結，概述了花粉、花瓣、葉片等天然植物材料在壓力電子皮膚中的應用。
1.花粉：高彈性空心微膠囊
在材料選擇方麵，柔性壓力電子皮膚需要考慮材料的機械耐用性和對應變敏感性，使傳感器具有高靈敏和耐用性。空心球結構材料不僅能夠調節彈性模量承受大的應變，同時在外界壓力刺激下電阻會發生變化，是一種較為耐用的活性功能材料。
通常情況下，高彈性且高導電的活性功能材料不僅可以使電子皮膚更好得模擬人體皮膚，並且顯著改善其性能，包括靈敏度、響應速度和重現性。然而，現報道的空心球結構材料一般低彈性且導電性差。對此，新加坡南洋理工大學Nam-Joon Cho課題組另辟蹊徑，以天然的向向日葵花粉微膠囊（SFP）為模板進行多壁碳納米管功能化，獲得所需的高耐用、高彈性的導電空心球材料（圖2）。
圖2 基於日葵花粉天然微膠囊的高性能柔性電子皮膚傳感器示意圖
他們將基於花粉微膠囊的空心球材料填充在MWCNT/PDMS導電薄膜，並以此製備的電阻型壓力電子皮膚具有高的彈性（壓縮模量37kPa）、高的靈敏度（56.36kPa^-1）、低的檢測下限（1.6 Pa），並在25,000次循環中顯示出高穩定性（圖3）。此外，向日葵花粉提高了材料疏水特性（接觸角128.5°），使得傳感器有較好得防水性。

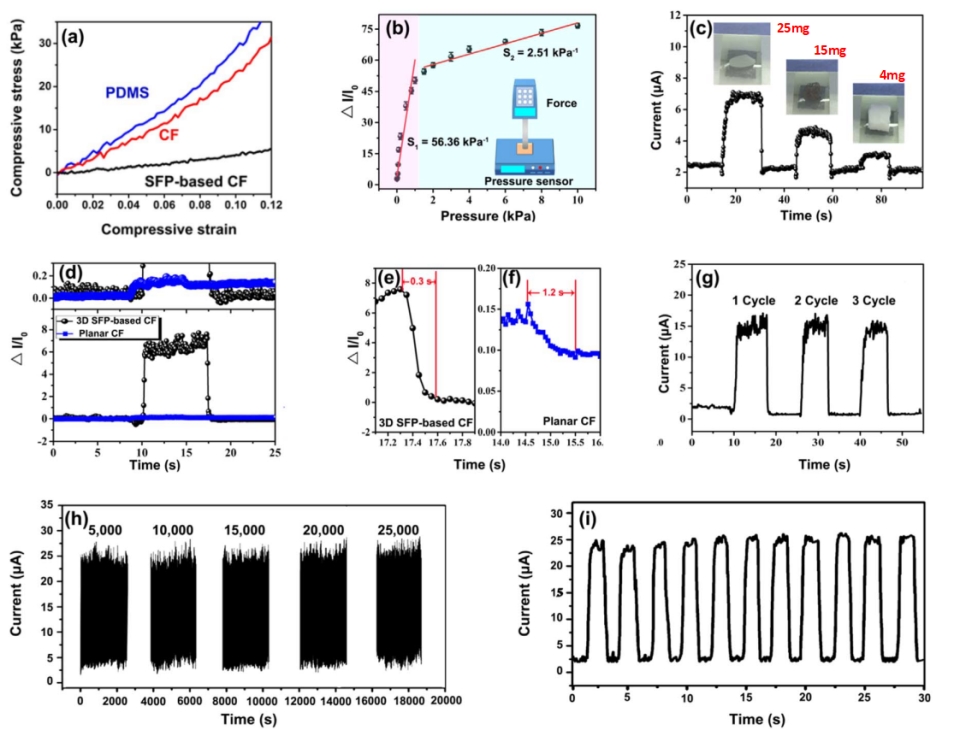

圖3 基於日葵花粉天然微膠囊的柔性電子皮膚的基本性能表征
該電子皮膚具有高性能的原因在於花粉微膠囊因具有耐用的生物聚合物壁是可承受大變形的天然彈性材料，同時碳納米功能化賦予花粉膠囊良好導電性（膠囊外包覆一層碳納米管）。碳納米功能化的花粉膠囊的是通過將3-三乙氧基甲矽烷基丙胺修飾後的空心向日葵花粉微膠囊與非共價沉積羧酸官能化的多壁碳納米管適度混合攪拌獲得（圖4）。這種方法保持向日葵花粉微膠囊表麵天然微突起結構（圖5），可進一步提升電子皮膚的靈敏度。筆者認為如果能夠人工合成模擬花粉膠囊的空心球材料，並通過改變合成條件控製空心球表麵微突起從而改善壓力電子皮膚的性能，這將是一個很有意思的研究。最後，作者們進行了該電子皮膚在脈搏信號、喉嚨吞咽、指關節運動以及壓力陣列（18*12cm^2尺寸，12*8像素點）等方麵的常規演示。

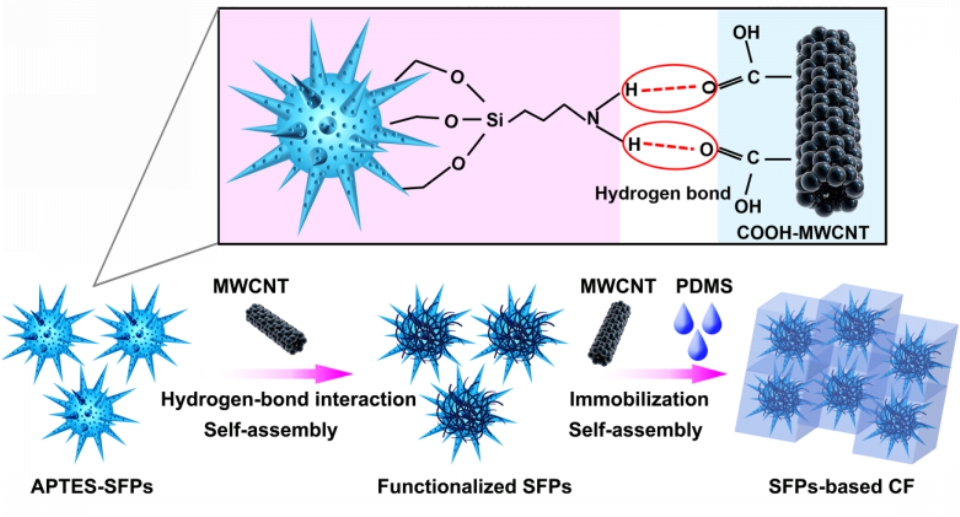

圖4 花粉微膠囊碳納米管功能化的原理示意圖

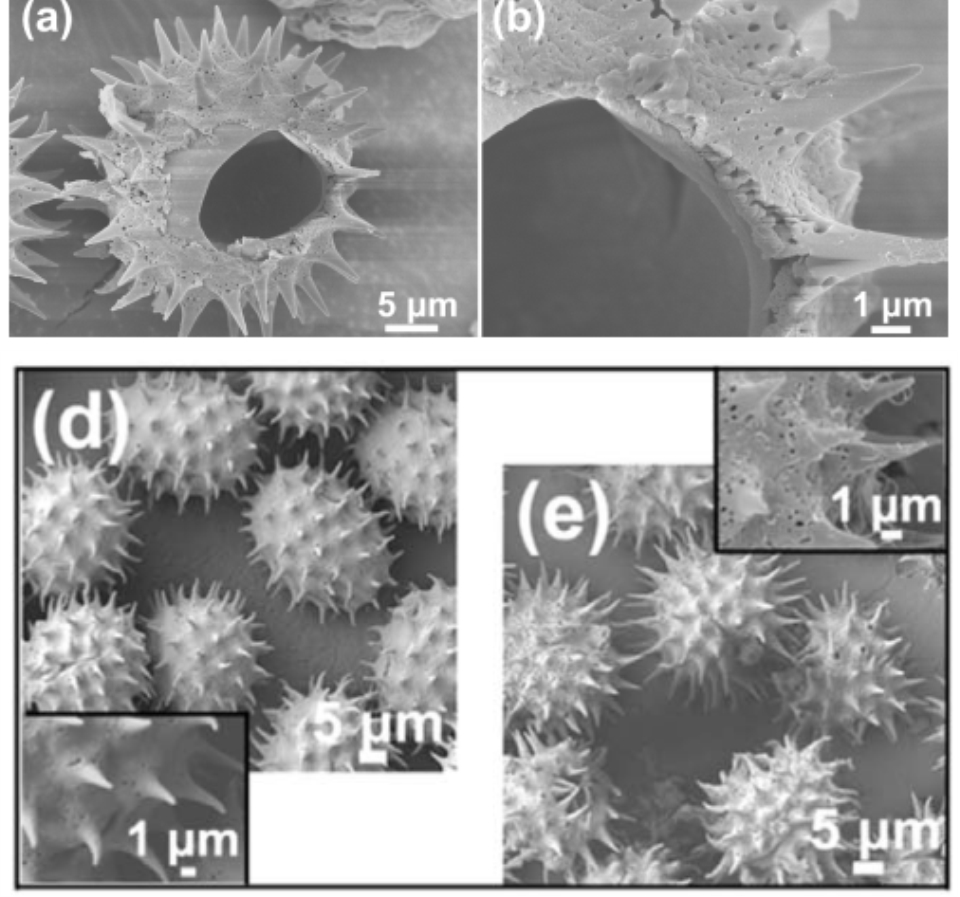

圖5 花粉微膠囊SEM圖：（a-b）空心結構；（d-e）碳納米管功能化前後
2.花瓣：低成本可降解的介質層
對於電容型柔性壓力電子皮膚，人們通常使其電介質層（即活性功能材料層）具有特殊微結構，如多孔、表麵金字塔、填充微球，從而提高該類型電子皮膚的靈敏度。目前，在這些微結構製備工藝上得到長足發展，以替代原有昂貴的光刻技術。然而，電介質層的材料依舊采用人造的不可降解的有機聚合物材料，沒有得到本質改善。
對此，南方科技大學郭傳飛課題組提出直接用天然植物材料，如玫瑰花瓣，通過臨界點幹燥處理作為高靈敏壓電式壓力電子皮膚的電介質材料（圖6）。天然植物材料自身表麵具有獨特的微結構，如玫瑰花瓣表麵具有微乳突結構，臨界點幹燥處理後的植物不僅保持了原有表麵微結構，同時內部形成以細胞壁為框架的三維中空泡沫結構（高度壓縮的超材料），而自然幹燥的則無法產生中空泡沫（圖7）。這讓筆者聯想到清華大學張瑩瑩課題組以蠶絲為原料通過高溫處理，獲得可用作可穿戴柔性傳感器的碳化蠶絲（Adv. Mater. 2016, 28, 6640），兩者可謂具有異曲同工之妙。
圖6 基於臨界點幹燥的植物材料的壓力電子皮膚的封麵圖

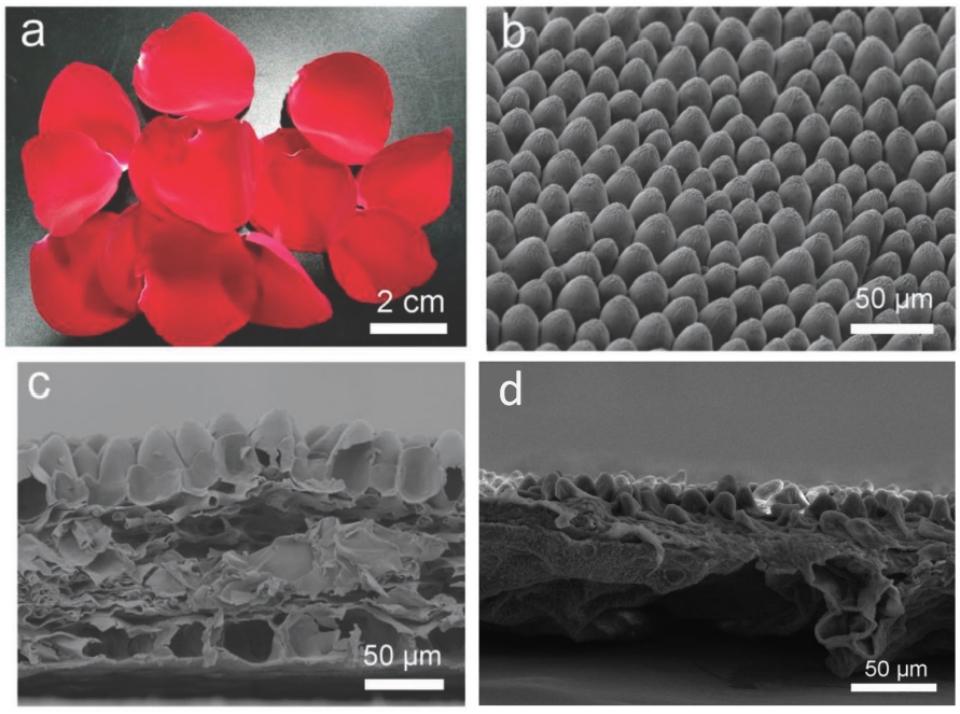

圖7 不同狀態下的玫瑰花瓣：（a）新鮮花瓣；（b）臨界點幹燥的玫瑰花瓣表麵；（c）臨界點幹燥的玫瑰花瓣斷麵；（d）自然幹燥的玫瑰花瓣斷麵
在對比實驗中，有趣的發現基於新鮮的玫瑰花瓣的電容傳感器有很高靈敏度。這是由於鮮花瓣內部含有可自由運動的離子的水溶液（如同離子液體）產生了雙電層所導致。但隨著時間推移（兩周後），新鮮花瓣中水溶液流失使得傳感器性能顯著下降，響應十分不穩定，而采用臨界點幹燥的植物（玫瑰花瓣、玫瑰花葉、金合歡葉）的傳感器性能更為穩定（圖8）。在這裏，筆者認為將離子液體或離子凝膠作為電介質材料是提高電容型壓力電子皮膚信噪比的一個有效途徑，關鍵在於如何確保器件性能長久的穩定性。在臨界點幹燥的植物材料中，由於臨界點幹燥的玫瑰花瓣獨特結構（表麵微乳突+內部中空）能使介質材料在相同壓力下能更容易被壓縮，且壓縮過程中內部空腔中的空氣排出提升介電常數，綜合導致基於臨界點幹燥的玫瑰花瓣的壓力電子皮膚性靈敏度最高（1.54kPa^-1）。

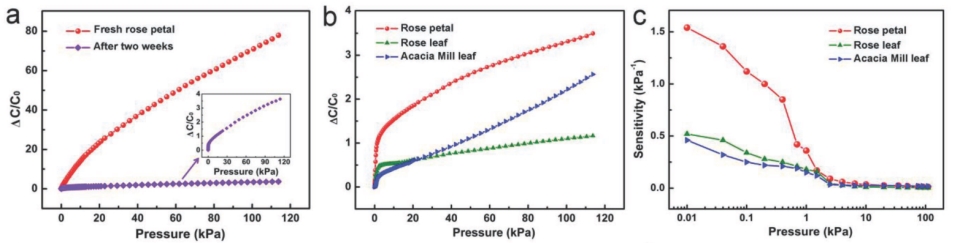

圖8 基於不同狀態的植物材料的電容型傳感器性能：（a）新鮮玫瑰花瓣；（b-c）臨界點幹燥的植物
圖9 基於臨界點幹燥的玫瑰花瓣的柔性電子皮膚的基本性能表征

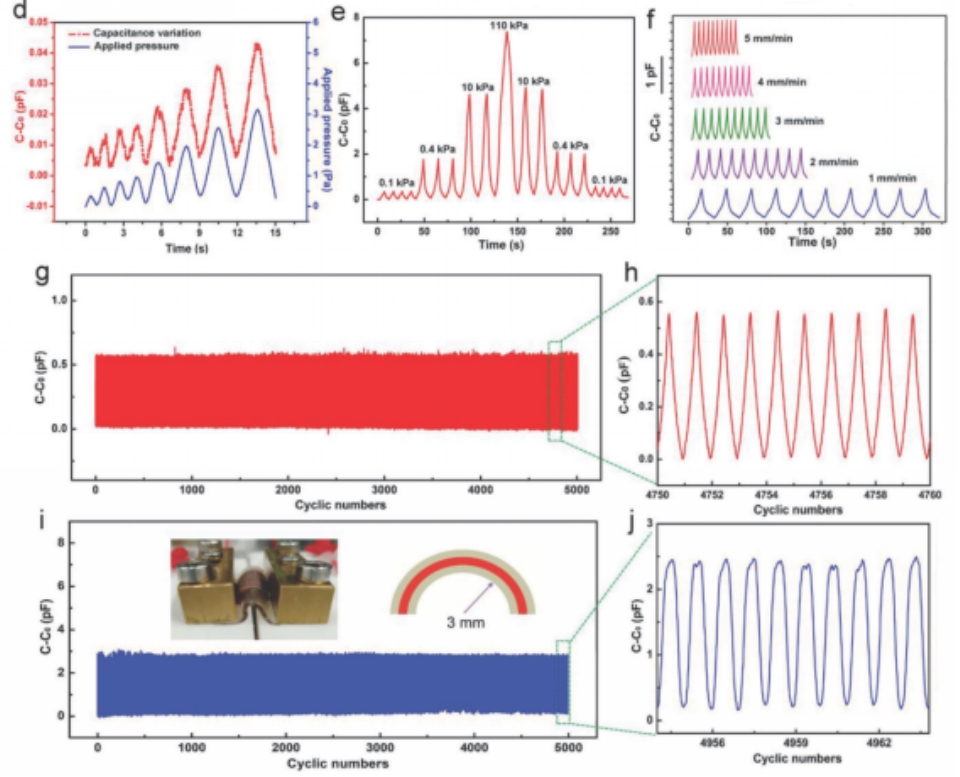

根據基於臨界點幹燥的玫瑰花瓣的壓力電子皮膚的基本表征來看（圖9），其具有低的檢測下限（<0.6P）、寬的檢測範圍（<115kPa）、較高的重現性（在1-5mm/min速度加載下響應可重複）和良好的抗疲勞特性（5000次壓縮和彎曲）。最後，作者們也進行了該電子皮膚在手指觸壓、氣流檢測、指關節運動以及壓力陣列（約10*10cm^2尺寸，5*5像素點）等方麵的常規演示。
1.葉片：PDMS軟光刻的天然模具
前文中已經反複提到材料表麵微結構化可以提高電子皮膚的靈敏度，而這可追溯到2010年斯坦福大學鮑哲楠課題組在Nature Materials發表的具有金字塔微結構的高靈敏且低弛豫的電子皮膚（圖10）。此後，出現大量基於表麵微結構的活性功能層或柔性電極層以提高器件性能的文獻，同時文獻通常將兩個表麵微結構化的敏感材料對貼形成模仿昆蟲殼和表皮-真皮連接的互鎖結構（圖11）。這方麵，韓國Hyunhyub Ko課題組有多年的研究並有豐碩的成果，感興趣讀者可以關注了解。目前，微結構囊括起來有：類金字塔、類棱柱、圓頂乳突、編織結構等。這些結構提高靈敏度的本質在於它們能夠使應力集中，從而將外界刺激力有效地傳遞給活性功能材料。

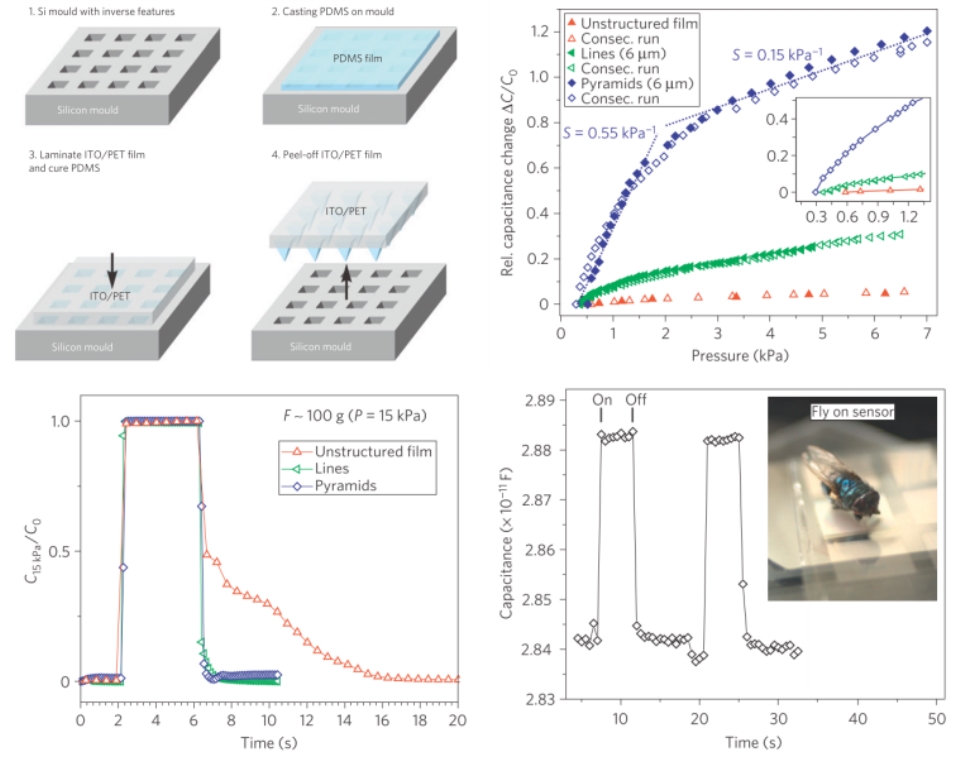

圖10 具有金字塔微結構的高靈敏且低弛豫的電子皮膚

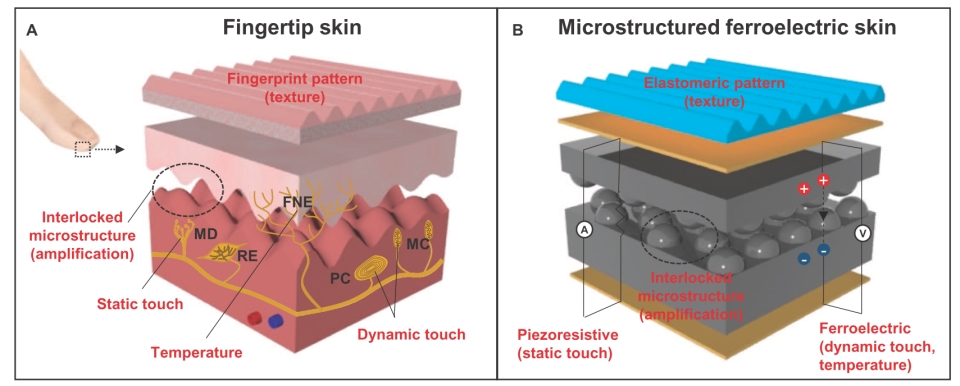

圖11 模仿人體皮膚中表皮-真皮連接的互鎖結構示意圖
這些表麵微結構的製備通常是通過PDMS軟光刻實現（圖10），其過程可簡單概括為：（1）液態的PDMS澆築在具有所需結構的模具；（2）加熱固化模具上的PDMS；（3）固態的PDMS從模具上剝離，複製模具表麵形貌結構。在此過程中，如何獲得具有所需結構的模具顯得尤為重要。前文提到一些植物表麵是存在一些獨特的微結構，因此可以將其作為製備微結構化電子皮膚的天然模具。莫納什大學程文龍課題組應當是最早提出此方法，他們於2014年底報道以含羞草葉片為模具製備具有表麵微結構的高靈敏柔性壓力傳感器（圖12）。
圖12 將植物葉片作為軟光刻模具製備的壓力傳感器：
（a）含羞草；（b）荷葉；（c）綠蘿葉；（d）竹芋葉
之後，國內一些團隊也開始采用以植物葉子為軟光刻模具的低成本製備工藝（圖12），例如，中科院蘇州納米所張珽課題組采用荷葉為模具（Small 2016, 12, 5042）、清華大學張瑩瑩課題組采用綠蘿葉為模具（Adv. Funct. Mater. 2017, 27, 1606066）、南方科技大學郭傳飛課題組采用竹芋葉為模具（Adv. Funct. Mater. 2018, 28, 1802343）。
4.結語
相比於傳統材料，天然植物材料具有綠色環保、低成本、易製造等優點，因此逐漸在柔性可穿戴的壓力電子皮膚中顯露身手。但從本文分析來看，采用天然植物材料（花粉、花瓣）的柔性壓力電子皮膚在器件性能上沒有太大突破，而將植物材料為軟光刻模具隻能算作一種製備技術的改進。總體而言，天然植物材料的應用隻是為柔性壓力電子皮膚在選材、製備上提供了新的方案，在器件性能上，如遲滯現象、動態穩定性，並沒有得到本質改善。然而，這些天然植物使用促發了人們向大自然學習的思維，也許人工合成綠色的仿生材料可以解決現有天然植物材料直接使用的不足。
